RDMを活用した、バックアップ運用
仮想マシンが使用するディスクのファイルフォーマットとしては、ESXの独自形式であるVMFSに加え、Rawディスクと組み合わせたRDM（Raw Device Mapping）もサポートされている（図4）。

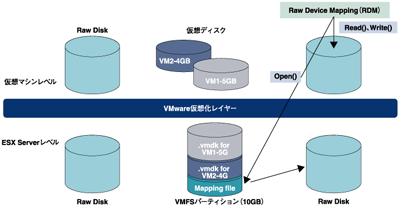

図4：RDM（Raw Device Mapping）
出典：米EMC Corp.
（画像をクリックすると別ウィンドウに拡大図を表示します）
RDMは、VMFS上にマップファイルを作成し、それを参照して実データにアクセスする。UNIXなどのシンボリックリンクファイルに近いイメージである。つまり、仮想マシンから見るとVMFSにアクセスする形となるが、ストレージ側はRawディスクとして認識されている。
Rawディスクであることによって、スナップショットやクローンなどのストレージベースのバックアップ・ソフトウェアが使用可能となり、さらにVMwareが提供するRDM機能によって、仮想マシンと相互運用することが可能になった（RDMはVMware ESX Server 2.5.2からサポート）。
RDMを利用する場合は、別途VMFSのパーティションが必要になる。RDMでアクセスするデータ領域は、ゲストOSが利用するファイルシステムでフォーマットされるため可搬性が向上するだけでなく、SCSIコマンドが直接外部ストレージなどに発行されるため、クラスターウェアを利用する場合にパフォーマンスの劣化が抑制される。VMFSパーティション上でクラスターウェアを利用する場合は、ESXがSCSIコマンドを解釈したうえで排他制御を行うため、微量ながらパフォーマンスへの影響がある。
バックアップ運用としては以下のようになる。仮想マシン上のアプリケーションが更新するデータ領域（D:ドライブ）についてはRDMを使用し、ストレージベースのスナップショットやクローンなどによって、オンラインバックアップを取得する（図5）。

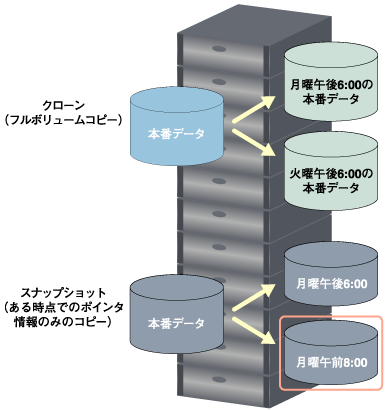

図5：スナップショットとクローン
仮想化環境でも3rdミラーを作成できることによって、可用性が向上し、物理サーバシステムと変わらない（同等レベルの）運用が可能となる。また、頻繁な更新が発生しない仮想マシンのシステム領域（C:ドライブ）については通常のVMFSパーティションで管理し、ESXのユーティリティ（vmsnap.pl）でバックアップをとる。
C:ドライブをVMFSパーティションで管理するというのは、Virtual Centerを用いて仮想マシンテンプレートを作成して展開するという運用も考慮してある。バックアップの運用イメージに関しては図6を参照されたい。
図6：バックアップ環境のベストプラクティス
（画像をクリックすると別ウィンドウに拡大図を表示します）
